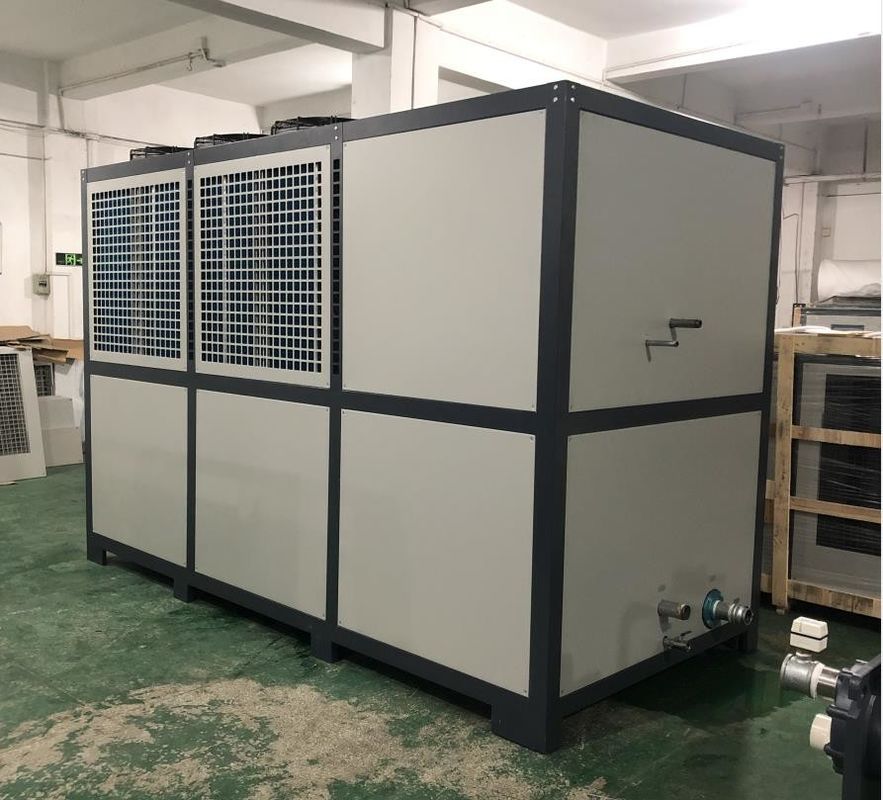

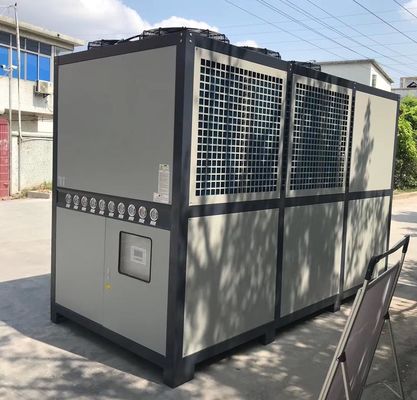

JLSF-50HP Промышленный охлаждаемый воздухом водяной холодильник для экструдера гранулятора
Подробная информация о продукте:
| Место происхождения: | Китайская донггуанская |
| Фирменное наименование: | JIALIS |
| Сертификация: | CE/ISO9001 |
| Номер модели: | JLSF-50HP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 SET |
|---|---|
| Цена: | Discuss |
| Упаковывая детали: | Деревянный ящик из фанеры |
| Время доставки: | 15 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 300 блоков в месяц |
|
Подробная информация |
|||
| Наименование продукта: | Охладитель охлаженной воды воздуха | Система управления: | ПЛК/микрокомпьютер |
|---|---|---|---|
| температура воды выхода: | 5-35℃ | Тип компрессора: | Перечень/Полу-герметичное/герметичное |
| Испаритель: | Катушка цистерны с водой/теплообменный аппарат раковины и трубки/плиты | конденсатор: | Ребристая труба |
| Вентиляторы конденсатора: | Осевой/центробежный | Уровень шума: | ≤75dB (a) |
| Напряжение: | 220В/380В/415В/440В/480В | Частота: | 50HZ/60Hz |
| Хладоагент: | R22/R407C/R134A/R410A/R404A | система защиты: | Высокие давление, подача воды, перегрузка, etc. |
| насос: | Центробежный/вертикаль | гарантия: | 12 месяцев |
| Выделить: | Водоохладитель с воздушным охлаждением JLSF-50HP,Водоохладитель на экструдере с охлаждением воздухом,Гранулятор промышленный водоохладитель |
||
Характер продукции
JLSF-50HP воздушно-охлаждаемый водяной охладитель с винтовым экструдером, гранулятором, листовым экструдером, пластиковым экструдером
Описание продукта:
Экструдерный вспомогательный охладитель является одной из систем охлаждения, используемых для экструзионных машин.температура оборудования повыситсяДля решения этой проблемы экструдер обычно оснащается вспомогательным оборудованием, таким как холодильник.
Основная функция вспомогательного охладителя экструдера заключается в обеспечении охлаждающей водой для снижения температуры экструзионного оборудования.Охладитель посылает охлаждающую воду на нагревающую часть экструдера или другие части, которые должны быть охлаждены через циркуляционную систему, тем самым эффективно снижая температуру оборудования. Это помогает поддерживать оборудование в пределах надлежащего диапазона температуры работы, повышая производительность и качество продукции,и продление срока службы оборудования.
Вспомогательный охладитель экструдера обычно состоит из водяного насоса, охладителя, резервуара для воды и системы управления.Водный насос используется для получения охлаждающей воды из резервуара воды и доставки ее в экструдерное оборудование, а охладитель снижает температуру охлаждающей воды путем рассеивания тепла, а затем циркулирует обратно в резервуар с водой.Система управления может контролировать и регулировать рабочее состояние холодильника, чтобы обеспечить стабильную работу и контроль температуры оборудования.
Использование вспомогательного охладителя экструдера может эффективно контролировать температуру экструзионных машин и оборудования, повышать эффективность производства и качество продукции.Рациональное использование холодильников также может сэкономить энергию и ресурсыПоэтому в экструзионной промышленности экструдерный вспомогательный охладитель является важным вспомогательным оборудованием.
Характеристики продукта:
Воздушно-охлаждаемый охладитель является распространенным холодильным оборудованием, его основные характеристики следующие:
1Независимость:Воздушно-охлаждаемый охладитель не требует подключения к внешнему источнику охлаждающей воды через трубы или насосы для воды.
2Высокая эффективность и экономия энергии:В холодильнике с воздушным охлаждением используются высокоэффективные компрессоры и теплообменники, которые могут достичь установленных температурных требований за короткий промежуток времени.и может также снизить потребление энергии и иметь лучшие эффекты энергосбережения.
3Легкое обслуживание:Хладитель с воздушным охлаждением имеет простую конструкцию, его легко обслуживать, легко очищать и ремонтировать.
4- Низкий уровень шума:Воздушно-охлаждаемый охладитель имеет низкий уровень шума при работе и не будет мешать окружающей среде и персоналу.
5Автоматическое управление:Воздушно-охлаждаемый охладитель использует передовую систему управления, которая может автоматически регулировать температуру и влажность для обеспечения стабильного и надежного эффекта охлаждения.
6Гибкость:Хладитель с воздушным охлаждением может использоваться самостоятельно или в сочетании с другим оборудованием для удовлетворения различных потребностей.
В целом, охлаждаемый воздухом холодильник обладает характеристиками независимости, высокой эффективности и энергосбережения, легкого обслуживания, низкого уровня шума, автоматического управления и гибкости.и является идеальным оборудованием, широко используемым в различных охладительных потребностях.
Принцип работы:
Основные компоненты охлаждаемого воздухом холодильника включают компрессор, конденсатор воздуха, расширительный клапан и испаритель.
1Компрессор принимает низкое давление, низкотемпературный хладагентный газ и сжимает его в высокое давление, высокотемпературный газ.
2Этот высокотемпературный хладагентный газ под высоким давлением попадает в конденсатор воздуха, обменивается теплом с окружающим воздухом и выделяет тепло в окружающую среду.в то время как хладагент конденсируется из газообразного состояния в жидкое.
3Жидкость хладагента высокого давления проходит через клапан расширения, давление внезапно падает, и она превращается в жидкость хладагента низкого давления и низкой температуры.
4Жидкость холодильного средства низкой температуры и низкого давления попадает в испаритель, поглощает тепло в помещении, испаряется в газообразное состояние самостоятельно,и температура в помещении падает для достижения цели охлаждения.
5Газ охладителя снова всасывается в компрессор, чтобы завершить цикл.
Преимущества охлаждаемых воздухом холодильников включают в себя простую установку, отсутствие необходимости в охлаждающих башнях и охлаждающих насосах и низкие затраты на техническое обслуживание.его эффективность ниже, чем у охлаждаемых водой холодильников, особенно при высоких температурах окружающей среды, и его эффективность будет еще более снижена.
| 1 Компрессор | 5 Выпариватель | 9 Датчик температуры | 13 Байпасный клапан |
| 2 Конденсатор | 6 Шаровой клапан | 10 Водоем | 14 Регулятор низкого напряжения |
| 3 Фильтр-сушилка | 7 Антифризный переключатель | 11 Дальномер насоса для воды | 15 Контроллер высокого напряжения |
| 4 Вентиль расширения | 8 Переключатель плавания | 12 Водяной насос |
16 Клапан для снятия давления |
Технические параметры:
| Модель | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Мощность охлаждения | КВт/ч | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Ккал/ч | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Температурный диапазон | 5°C-35°C ((ниже 0°C можно настроить) | |||||||||
| Электрическое питание | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Общая мощность | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Компрессор | Тип | Тип герметического проката или поршня | ||||||||
| Сила | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Циркуляционный насос | Сила | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Голова | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Рефрижератор | Тип | R22/R407c/R134a/R410a | ||||||||
| Метод контроля | Внешнее давление, измеряющее температуру и выравнивающее расширительный клапан | |||||||||
| объем заполнения | В кг | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Обогреватель | Поток | м3/ч | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| водоёмкость | м3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Диаметр | дюйм | 1/2 дюйма. | 3/4 дюйма. | 1" | 1-1/2" | 1-1/2" | ||||
| Конденсатор | Тип | Эффективные латунные комплекты из гофрированного алюминиевого плавника | ||||||||
| Вентилятор | Тип | Аксиальный поток | ||||||||
| объем воздуха | м3/ч | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Защитное устройство | Высокое и низкое давление переключателя, антифризная защита, сжимаемый розетка/безопасный клапан, устройство защиты от перегрузки, защитный механизм от перегрева катушки, автоматический переключатель защиты от температуры и т.д. | |||||||||
| Размер машины | Л | мм | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | мм | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | мм | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Масса единицы | В кг | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Модель | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Мощность охлаждения | КВт/ч | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Ккал/ч | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Температурный диапазон | 5°C-35°C ((ниже 0°C можно настроить) | |||||||||
| Электрическое питание | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Общая мощность | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Компрессор | Тип | Тип герметического проката или поршня | ||||||||
| Сила | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Циркуляционный насос | Сила | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Голова | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Рефрижератор | Тип | R22/R407c/R134a/R410a | ||||||||
| Метод контроля | Внешнее давление, измеряющее температуру и выравнивающее расширительный клапан | |||||||||
| объем заполнения | В кг | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Обогреватель | Поток | м3/ч | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| водоёмкость | м3/ч | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Диаметр | дюйм | 1.5" | 2" | 2.5" | 3 " | |||||
| Конденсатор | Тип | Эффективные латунные комплекты из гофрированного алюминиевого плавника | ||||||||
| Вентилятор | Тип | Аксиальный поток | ||||||||
| объем воздуха | м3/ч | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Защитное устройство | Высокое и низкое давление переключателя, антифризная защита, сжимаемый розетка/безопасный клапан, устройство защиты от перегрузки, защитный механизм от перегрева катушки, автоматический переключатель защиты от температуры и т.д. | |||||||||
| Размер машины | Л | мм | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | мм | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | мм | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Масса единицы | В кг | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Промышленность применения:
Небольшие воздушно-охлаждаемые холодильники подходят для многих различных отраслей промышленности и применений, включая, но не ограничиваясь следующими:
1.Электронная промышленность:Небольшие охлаждаемые воздухом холодильники могут обеспечивать охлаждение высокотехнологичных продуктов, таких как полупроводники, оптические и электронные компоненты, чтобы обеспечить нормальную работу оборудования.
2Фармацевтическая промышленность:малые воздушно-охлаждаемые холодильники могут обеспечить стабильный эффект охлаждения для звена в фармацевтическом производственном процессе, который требует контроля температуры, обеспечивая качество и безопасность фармацевтических средств..
3Пищевая промышленность:Небольшие холодильники с воздушным охлаждением могут обеспечивать охлаждение для звеньев, которые требуют контроля температуры во время переработки, хранения и транспортировки продуктов питания, чтобы обеспечить качество и безопасность продуктов питания.
4Промышленность пластика:небольшие воздушно-охлаждаемые холодильники могут обеспечивать охлаждение температурно-контролируемых звеньев в пластиковой инжекционной литье, в пылевой литье, экструзионной литье и т. д.;для обеспечения качества продукции и эффективности производства.
5Химическая промышленность:небольшие воздушно-охлаждаемые холодильники могут обеспечивать охлаждение звеньев, которым необходим контроль температуры в процессе химического производства для обеспечения качества и безопасности химической продукции.
В целом, небольшие холодильники с воздушным охлаждением подходят для различных случаев, требующих охлаждения, и обеспечивают эффективные, стабильные и надежные холодильные решения для различных отраслей промышленности.
Автомобильная промышленность Химическая промышленность Электроника Электропластика
Инжекторная промышленность Фармацевтическая промышленность Промышленность полиэтиленовой упаковки
Упор и услуги:
Техническая поддержка и обслуживание холодильников включает:
1. 24/7 поддержка клиентов
2Установка и обслуживание дистанционного управления
3. Диагностика и устранение неполадок на расстоянии
4Телефон / электронная почта Советы и рекомендации
5. Удобная для пользователя документация и руководства
6. Обновления и обновления программного обеспечения
7. Стоимость запасных частей и расходных материалов
Упаковка и перевозка:
Все компоненты закреплены и защищены пленкой, а затем устройство помещается на поддону для легкой транспортировки.И прикрепите маркировку на деревянную коробку, чтобы обеспечить правильную доставку..
Как циркуляционная система охладителя доставляет охлаждающую воду в нагревающую часть экструдера?
Система циркуляции холодильника доставляет охлаждающую воду в нагревающую часть экструдера следующими шагами:
1Водокачающий насос черпает воду:Система циркуляции холодильника обычно включает в себя насос для воды, который отвечает за извлечение охлаждающей воды из резервуара воды.Водный насос черпает воду из резервуара, создавая определенное давление.
2. Поток воды в экструдер:После того, как закачиваемая охлаждающая вода проходит через насос воды, она попадает в трубопроводную систему холодильника.
3. циркуляция охлаждающей воды:Как только охлаждающая вода попадает в нагревающую часть экструдера, она начинает циркулировать.охлаждающая вода окружает нагревающую часть экструдера через трубы или охлаждающие катушки для поглощения тепла и снижения температуры оборудования.
4. Рассеивание тепла:Когда охлаждающая вода проходит через нагревающую часть экструдера, она поглощает тепло и нагревается.для рассеивания тепла и снижения температуры воды.
5Возвращение охлаждающей воды:Охлажденная охлаждающая вода снова течет в резервуар воды в холодильнике.охлаждающая вода завершает цикл и готова снова закачиваться и поступать в нагретую часть экструдера..
Благодаря непрерывному циркуляции охладитель может стабильно подавать охлаждающую воду на нагревающую часть экструдера, которая играет роль охлаждающего и охлаждающего оборудования.Это гарантирует, что экструдер работает в пределах надлежащего диапазона температуры работы и повышает эффективность производства и качество продукции.
