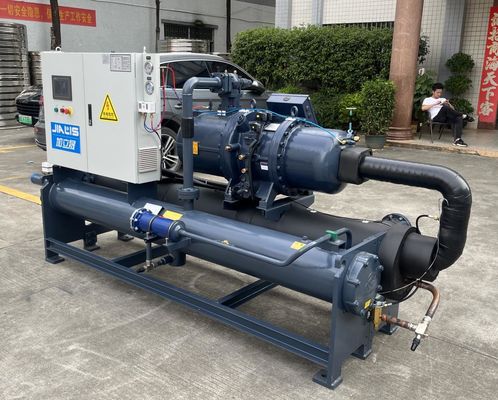

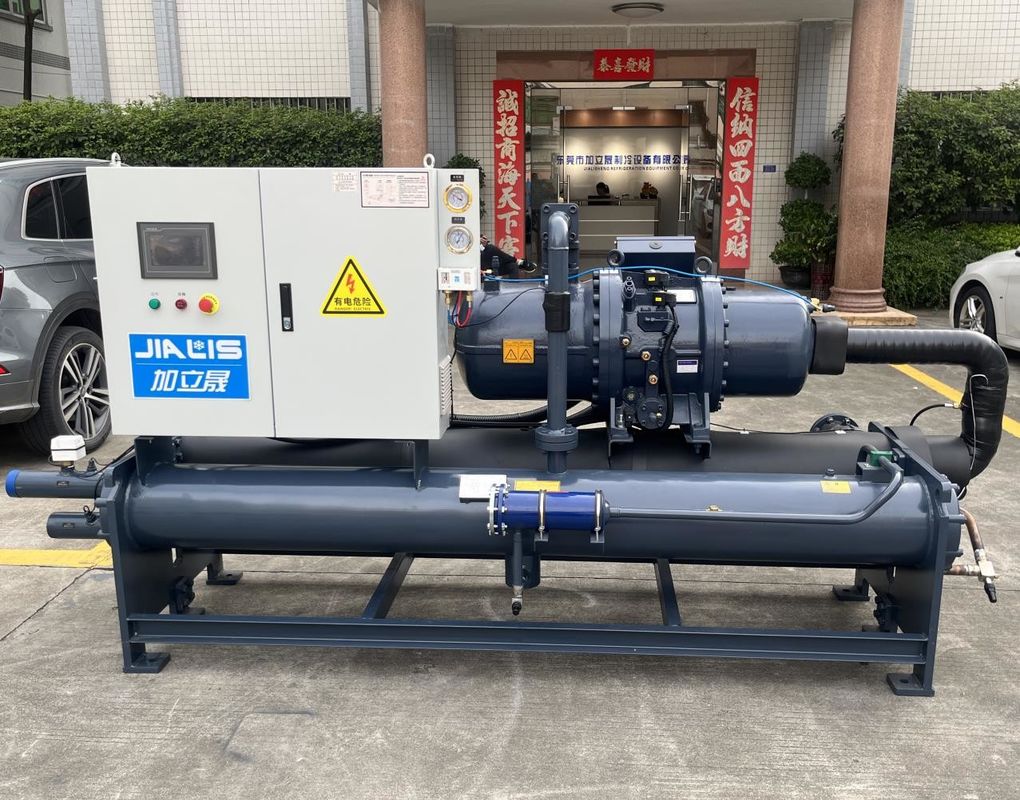

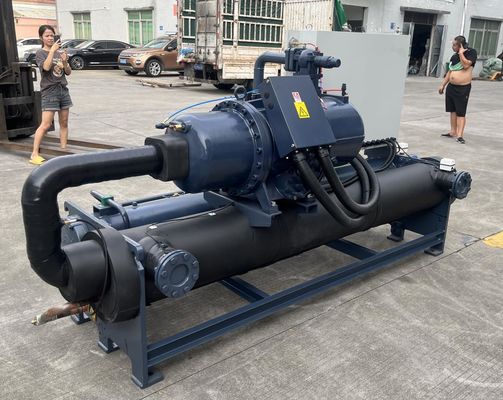

JLSW-105D Промышленный водоохлаждаемый винтовый охладитель для вакуумной печи с горячим прессом
Подробная информация о продукте:
| Место происхождения: | Китайская донггуанская |
| Фирменное наименование: | JIALIS |
| Сертификация: | CE/ISO9001 |
| Номер модели: | JLSW-105D |
Оплата и доставка Условия:
| Количество мин заказа: | 1 SET |
|---|---|
| Цена: | Discuss |
| Упаковывая детали: | Деревянный ящик из фанеры |
| Время доставки: | 20 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 100 единиц в месяц |
|
Подробная информация |
|||
| Наименование продукта: | Охлаженный водой охладитель винта | Охлаждая температура: | 5℃-35℃ |
|---|---|---|---|
| Тип компрессора: | винтовой компрессор | Бренд компрессора: | Ханбелл |
| Охлаждая емкость: | 100-1000кВт | Система управления: | PLC |
| Контроллер: | Микропроцессорное управление | Испаритель: | Раковина и трубка |
| конденсатор: | Раковина и трубка | Уровень шума: | ≤75dB (a) |
| Защита: | Перегрузка компрессора, высокое/низкое давление, расход воды, последовательность фаз, защита от заме | Хладоагент: | R22/R407C/R134A/R410A |
| Напряжение: | 380V/3N/50Hz | питание: | 380V/3N/50Hz |
| гарантия: | 1 год | ||
| Выделить: | Водоохлаждаемые винтовые холодильники промышленные,Горячая прессовая охлаждаемая водой винтовая холодильница,Вакуумная печь |
||
Характер продукции
JLSW-105D Водоохлаждаемая винтовая охладительная электродная покрывающая машина, горячая пресса, вакуумная печь, оборудование для упаковки батарей
Описание продукта:
Водоохлаждаемый винтовой охладитель - это распространенное охлаждающее оборудование, которое сочетает в себе винтовый компрессор и технологию теплоотведения, охлаждаемую водой.испаритель, охлаждающая система циркуляции воды и система управления.
Ниже приведено общее описание водоохлаждаемого винтового охладителя:
1Скрутный компрессор:Водоохлаждаемый винтовой охладитель использует винтовый компрессор в качестве основного устройства сжатия.Винтовой компрессор сжимает хладагент через два взаимосвязанных винтовых ротора для повышения давления и температурыСкрутные компрессоры высокоэффективны, надежны и могут обеспечить стабильное охлаждение.
2Конденсатор:Конденсатор представляет собой радиаторную часть водоохлаждаемого винтового холодильника, который используется для выделения тепла и охлаждения высокотемпературного и высокого давления хладагента, сжатого компрессором.Конденсатор обычно имеет структуру труб и плавников, и хладагент рассеивается и охлаждается циркулирующим потоком воды.
3Выпариватель:Паровоз - это охлаждающая часть водоохлаждаемого винтового холодильника, которая используется для поглощения тепла, генерируемого охлажденным оборудованием или системой.хладагент переходит из жидкости в газ, поглощая тепло и перенося его, тем самым снижая температуру охлаждаемого оборудования или системы.
4Система циркуляции охлаждающей воды:Водоохлаждаемый винтовой холодный аппарат обеспечивает охлаждение через систему циркуляции охлаждающей воды.и после прохождения через испаритель для поглощения тепла, он течет обратно в конденсатор для рассеивания тепла, образуя цикл.
5Система управления:Водоохлаждаемые винтовые охладители обычно оснащены передовыми системами управления для мониторинга и регулирования процесса охлаждения.управление потоком и другие функции, обеспечивающие стабильную работу и эффективную работу холодильника.
Следует отметить, что для обеспечения нормальной работы водоохлаждаемого винтового холодильника необходима стабильная система водоснабжения и водоотведения.водоохлаждаемые винтовые холодильники также могут быть оснащены дополнительными функциями., например, совместная эксплуатация нескольких блоков, оптимизация энергоэффективности и т.д.
Особенности производства:
Преимущества водоохлаждаемых винтовых охладителей:
1Эффективность теплоотведения:Водоохлаждаемый винтовой охладитель передает тепло в охлаждающую воду через охладитель воды, а затем выпускает тепло через циркуляционную систему охлаждающей воды.Из-за более высокой теплоемкости воды, охлаждение водой обычно имеет более высокую эффективность рассеивания тепла и может более эффективно удалять тепло.
2Стабильность системы:Система охлаждения водой более стабильна, чем система охлаждения воздухом.и не чувствителен к изменениям температуры и влажности окружающей средыЭто делает системы с водяным охлаждением более подходящими для длительных и контролируемых температурой приложений.
3Тихая операция:Водоохлаждаемые винтовые охладители, как правило, тише, чем охлаждаемые воздухом.воздействие шума на помещение малоОн подходит для мест с высокими требованиями к шуму.
Принцип работы:
Принцип работы водоохлаждаемого винтового холодильника включает в себя в основном четыре процесса сжатия, конденсации, расширения и испарения.
1Процесс сжатия:Под действием винтового компрессора хладагент сжимается в высокотемпературный и высокотемпературный газ, в то же время поглощая окружающее тепло.
2Процесс конденсации:В конденсатор поступает холодильное вещество высокой температуры и высокого давления, которое при контакте с холодной водой или окружающим воздухом выделяет тепло и охлаждается в жидкость высокого давления.
3Процесс расширения:Жидкое хладагент высокого давления попадает в испаритель через газовый клапан, давление резко падает,и жидкое хладагент расширяется в хладагент низкого давления, поглощая окружающее тепло.
4Процесс испарения:Холодильное средство низкого давления попадает в испаритель, поглощает окружающее тепло при контакте с водой или воздухом, превращается в холодильное средство низкой температуры и низкого давления,и возвращается к процессу сжатия.
Благодаря такому циклическому процессу, охлаждаемый водой винтовой охладитель может доставлять холодную воду в область, которая должна быть охлажённой для достижения эффектов охлаждения, обезвоживания и сохранения свежего воздуха.В то же время, водоохлаждаемый винтовой охладитель также будет выделять определенное количество тепла,который должен рассеиваться через охлаждающие башни или другое теплорассеивающее оборудование для обеспечения нормальной работы системы.
Технические параметры:
| Модель | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Мощность охлаждения | КВт/ч | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| ТР | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Температурный диапазон | 5°C~35°C ((ниже 0°C можно настроить) | |||||||||
| Электрическое питание | 3N-380V/415 50HZ/60HZ | |||||||||
| Компрессор | Тип | полугерметический винт | ||||||||
| Сила | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| электрический ток | А. | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Рефрижератор | Тип | R22/R407c | ||||||||
| Метод контроля | Внешнее давление, измеряющее температуру и выравнивающее расширительный клапан | |||||||||
| объем заполнения | В кг | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Обогреватель | оболочка и трубка | |||||||||
| Поток | м3/ч | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Диаметр | дюйм | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Компрессор | Тип | оболочка и трубка | ||||||||
| Поток | м3/ч | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Диаметр | дюйм | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Защитное устройство | Высокое и низкое давление переключателя, антифризная защита, сжимаемый розетка/безопасный клапан, устройство защиты от перегрузки, защитный механизм от перегрева катушки, автоматический переключатель защиты от температуры и т.д. | |||||||||
| Размер машины | Л | мм | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | мм | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | мм | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Масса единицы | В кг | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Модель | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Мощность охлаждения | КВт/ч | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| ТР | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Температурный диапазон | 5°C~35°C ((ниже 0°C можно настроить) | |||||||||
| Электрическое питание | 3N-380V/415 50HZ/60HZ | |||||||||
| Компрессор | Тип | полугерметический винт | ||||||||
| Сила | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| электрический ток | А. | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Рефрижератор | Тип | R22/R407c | ||||||||
| Метод контроля | Внешнее давление, измеряющее температуру и выравнивающее расширительный клапан | |||||||||
| объем заполнения | В кг | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Обогреватель | оболочка и трубка | |||||||||
| Поток | м3/ч | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Диаметр | дюйм | G5" | G5" | G6" | G6" | "Группа восьми" | "Группа восьми" | "Группа восьми" | "Группа восьми" | |
| Компрессор | Тип | оболочка и трубка | ||||||||
| Поток | м3/ч | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Диаметр | дюйм | G5" | G5" | G6" | G6" | "Группа восьми" | "Группа восьми" | "Группа восьми" | "Группа восьми" | |
| Защитное устройство | Высокое и низкое давление переключателя, антифризная защита, сжимаемый розетка/безопасный клапан, устройство защиты от перегрузки, защитный механизм от перегрева катушки, автоматический переключатель защиты от температуры и т.д. | |||||||||
| Размер машины | Л | мм | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | мм | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | мм | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Масса единицы | В кг | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Промышленность применения:
В процессе производства аккумуляторов холодильник может использоваться для охлаждения следующего оборудования и деталей:
1Машина для нанесения покрытия электродами:Машина покрытия электродов используется для покрытия электродного материала на электродном листе батареи.который требует охлаждения для поддержания стабильности процесса покрытия и качества электродного листа- можно использовать холодильник для охлаждения ролика и части головки покрытия электродного покрытия, чтобы гарантировать, что температура контролируется в соответствующем диапазоне.
2Горячая пресса:Горячий пресс используется для нагрева электродного листа, сепаратора, коллектора тока и других компонентов для формирования батарейного листа.из-за высокой температуры и давления, будет произведено много тепла. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. Вакуумная печь:При производстве аккумуляторов некоторые процессы должны проводиться в вакуумной среде, например, сушка и сфинтер.Вакуумные печи генерируют тепло во время этих процессов и требуют охлаждения для поддержания стабильной температуры внутри вакуумной печи. Охладитель может быть использован для охлаждения системы охлаждения вакуумной печи для обеспечения стабильности процесса и качества продукта.
4Оборудование для упаковки батарей:На заключительном этапе производства батареи батареи должны быть упакованы, например, в металлические или пластиковые корпуса.Некоторые оборудования будут генерировать тепло и должны быть охлаждены для обеспечения стабильности процесса упаковки и качества продукта.Холодильники могут использоваться для охлаждения упаковочного оборудования и поддержания температуры в соответствующем диапазоне.
Данное оборудование и изделия участвуют в производстве тепла в процессе производства батареи.и должны охлаждаться холодильниками для поддержания стабильности процесса и качества продукта.Холодильники играют важную роль в производстве батарей.
Автомобильная промышленность Химическая промышленность Электроника Электропластика
Инжекторная промышленность Фармацевтическая промышленность Промышленность полиэтиленовой упаковки
Упор и услуги:
Техническая поддержка и обслуживание холодильников включает:
1. 24/7 поддержка клиентов
2Установка и обслуживание дистанционного управления
3. Диагностика и устранение неполадок на расстоянии
4Телефон / электронная почта Советы и рекомендации
5. Удобная для пользователя документация и руководства
6. Обновления и обновления программного обеспечения
7. Стоимость запасных частей и расходных материалов
Упаковка и перевозка:
Все компоненты закреплены и защищены пленкой, а затем устройство помещается на поддону для легкой транспортировки.И прикрепите маркировку на деревянную коробку, чтобы обеспечить правильную доставку..
Как охладитель обеспечивает стабильность температуры испытательной среды во время испытания цикла зарядки-разрядки батареи?
При испытании цикла зарядки и разрядки батареи холодильник может обеспечить температурную стабильность испытательной среды следующими способами:
1Оборудование для испытаний охлаждения:Испытание цикла заряда-разряда обычно включает использование испытательного оборудования, такого как испытательные скамейки, испытательные слоты и т. д.Хладитель может контролировать температуру испытательного оборудования путем охлаждения системы охлаждения испытательного оборудования.Протоколы охлаждения предотвращают перегрев оборудования и влияют на точность результатов испытаний.
2Охладите образец батареи:Во время испытания цикла зарядки-разрядки образец батареи будет генерировать тепло. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Система контроля температуры:Охладители обычно оснащаются системой контроля температуры, которая может точно контролировать температуру охлаждающей жидкости или холодной воды.Установление соответствующих параметров температуры и управления, охладитель может стабильно поддерживать температуру испытательной среды в соответствии с требованиями испытаний и характеристиками образца.
4. Датчик температуры и управление обратной связью:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalТаким образом, может быть реализована замкнутая система контроля температуры, так что температура испытательной среды может быть стабилизирована в пределах заранее определенного диапазона.
С помощью вышеуказанных методов охладитель может обеспечить стабильный охлаждающий эффект, чтобы обеспечить стабильную температуру испытательной среды во время испытания цикла зарядки и разрядки батареи.Это обеспечивает точность и повторяемость результатов испытаний, обеспечивая при этом надежные данные для оценки производительности батареи и прогнозирования срока службы.
